- 型号XGF 低压电缆分线箱绝缘柜
- 电流类型交流配电箱
- 加工定制是
- 额定频率50/60HZ
- 外壳材质钢板或不锈钢
- 产品认证ISO9001：2000
产品简介：
产品详情：1概述
XGF□型户外配电接线盒适用于交流50hz，额定工作电压415v的配电网络。它用以电路保护，隔绝和照明电路的不频繁开关。它特别适用于nz@use的城乡网络转换。
产品合乎GB7251.1和GB7251.5相关国家标准。
2个特点
■结构连贯，安全，封闭，防护等级高。
■室外结构，自然通风良好，也适于室内准确的墙体安装。
■主开关容量大（1600a），健全的保护功能。
■使用绝缘的带状低压刀熔开关，节约了电缆端子区域的空间。
■可以分相操作的刮刀式开关减小了由于故障而引起的电源故障的影响范围。
■三相melt单元彼此独立自主，并且一个相的融合不会影响其他两个相的正常运行。
■强劲的灭弧能力，保证负载运行的安全性。
■具有存储功能的双指针电流表不仅可以指示瞬时电流值，还可以存储曾经出现的电流值。
■观察保险丝和插座触点的触点状况以及保险丝指示功能。
■合理的柜体结构设计，便利用户连结，拆毁和维修
■可配备的电源集成网络仪器，可实现各种运行数据的采集和传输
3正常使用条件
■海拔：不超过2000m；
■环境温度：最高+40℃，平均温度在24小时内不得超过+35
℃，环境空气温度下限为：室内型-5℃/室外型-25℃；
■相对空气湿度：高温+40℃时室内产品不用超过50％；
容许在较低温度下具有较高的相对湿度，是户外日用品较高的产品。
■温度为+25℃，相对湿度可在短时间内达到100％；需良好的通风
■安装基石时，请勿使其受到剧烈振动和冲击，垂直倾斜度不得超过5°。
注：除上述使用条件外，用户将与巨正商议。

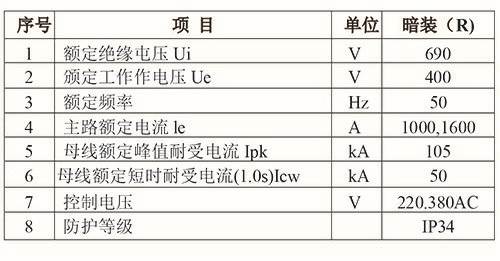

4主要技术参数

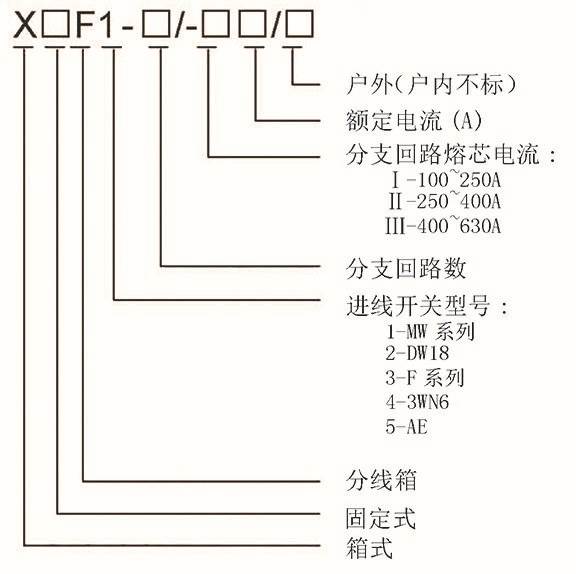

5型号说明

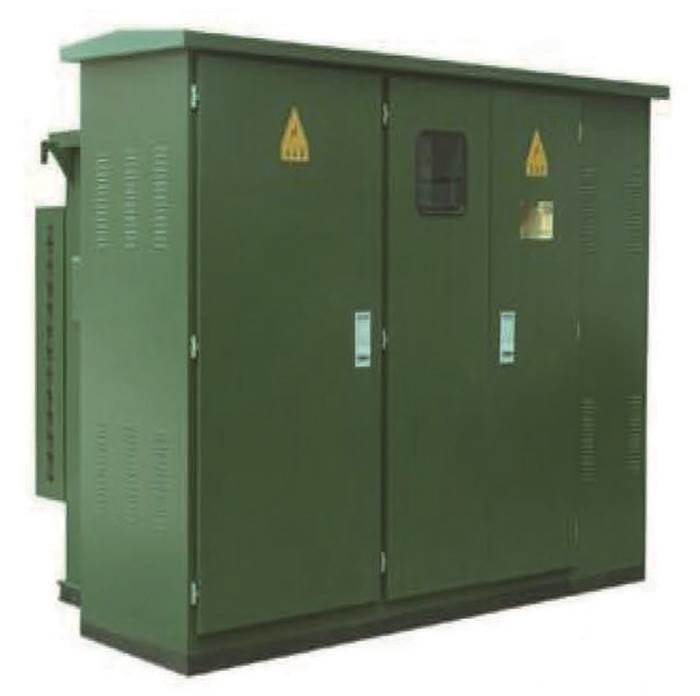

6产品结构外观
每个盒由一个隐含输入开关和几个分支开关的标准化单元构成。几个单元可以组合在一起。带锁的落地双门结构，适宜户外使用，良好的自然通风系统，精确的墙壁安装，主开关和进线座落一侧；分支开关和输出电缆在另一侧，上部是仪器和控制部分。
主输入开关具有各种保护和控制功能，明晰的操作解释以及用以其他控制的辅助触点输出。
分流开关使用保险丝来保护熔炉，并且照明负载可以逐步扫除，这对于正常的环路电源是有利于的。

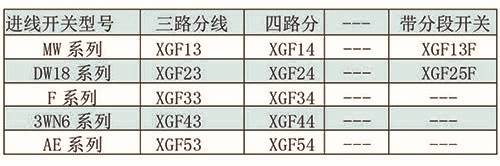

为了满足用户对组件级别，输出线数等的不同要求，我们设计了具有不同设计序列号的种类供客户选项。
注：型号后的第一个数字表示线路开关型号系列，第二个数字表示分支线的数目，后面的文字表示其他功能。
7操作与维护
■手术前的准资产工作
XGF口室外接线盒在出厂前早已过严苛的工厂测试。用户在操作之前应检查以下步骤和要求。
l。卸下保险丝中的保险丝芯以开展灯控制
2.检查接线：再度拧紧运送引起的松动。
3.震动绝缘：使用500v震动表分别相对于地面绝缘和ab，b震动a，b，c
c.ca与记录相之间绝缘，绝缘电阻应不低于5mq
4.将三相电源接至柜内部电线开关插入电线末端并检查相序，它应当为正相序：
从左向右直视： 黄，绿色，红相线对应于a，b和c的相线；
从左到右的后视图：红色，绿色，黄相线，对应于c，b和a的相线。
5.操作电压开关，观察三相电压是不是抵消。
6.安装保险丝芯，合上输入开关，按开合按钮，开关可以正常开合，然后才能投入使用。
■运维
1.XGF口柜投入使用后，应不时检查三相电源和电以压指示值。如果发现任何疑问，应随即切断电源并开展检查和处理。
2.定期检查：先停电，检查项目如下
a展开全盘干净，特别是需干净所有组件和通风网的表面，
b将所有紧固件再度拧紧一次，
c检查主电路的辅助接线端子。如果松动，则应拧紧：
d检查组件是不是过热和燃烧。如果是这样，找出缘故并扫除。
